Создание топографического плана масштаба 1:500 по чёрно-белому облаку точек

Поступил заказ на вычерчивание топографического плана по облаку точек, полученного НЛС, масштаб 1:500. Первым делом были запрошены все исходные данные для определения объёма, стоимости и сроков выполнения работы.


Как правило, при наземном лазерном сканировании, исходными данными являются цветное (раскрашенное) облако точек в формате. rcs или проект. rcp и 3d-панорамные снимки.

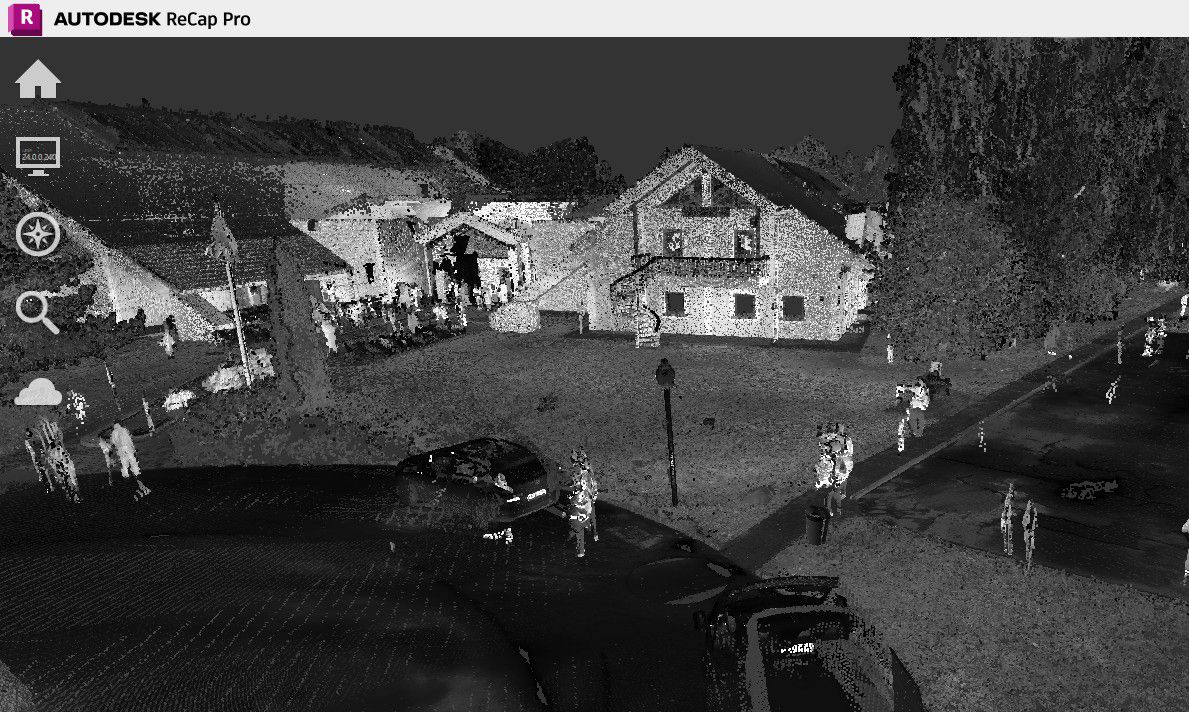

Но на этот раз это было только облако точек, отсканированное в чёрно-белом режиме с отсутствием панорам. Рассуждать о том почему именно такие исходные данные не имело смысла, наша задача - сделать из этого топографический план.

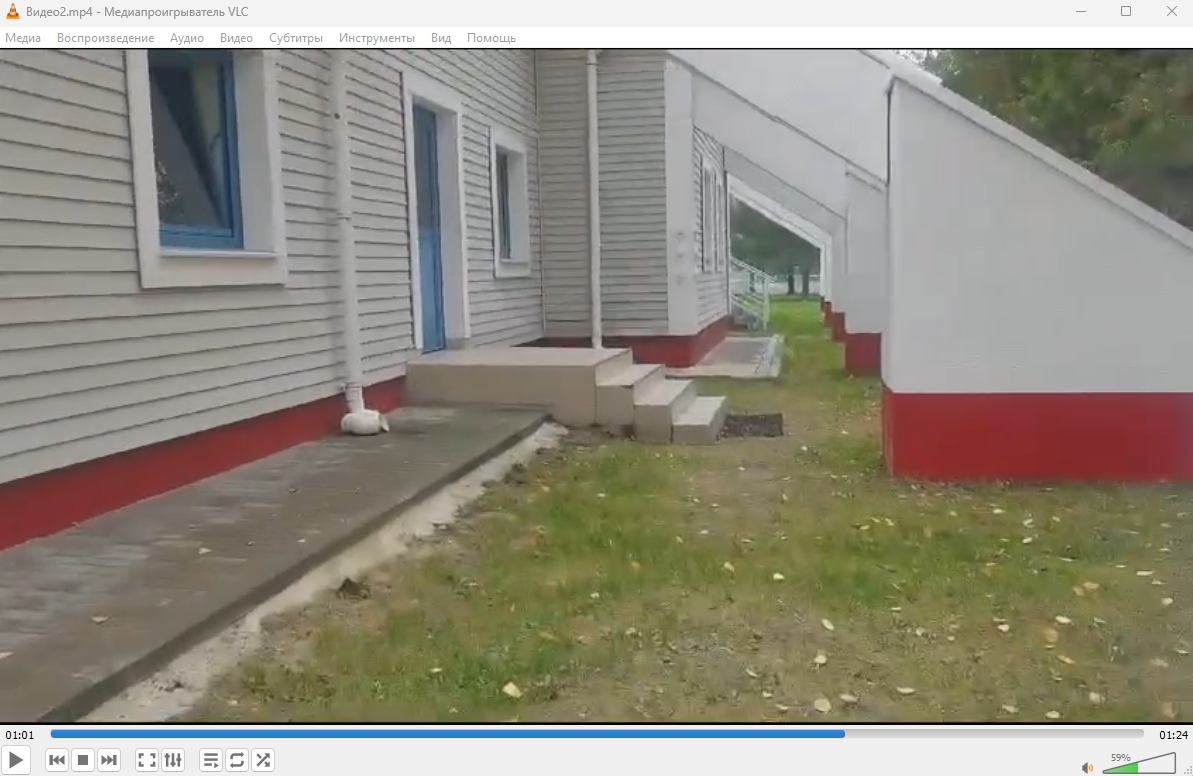

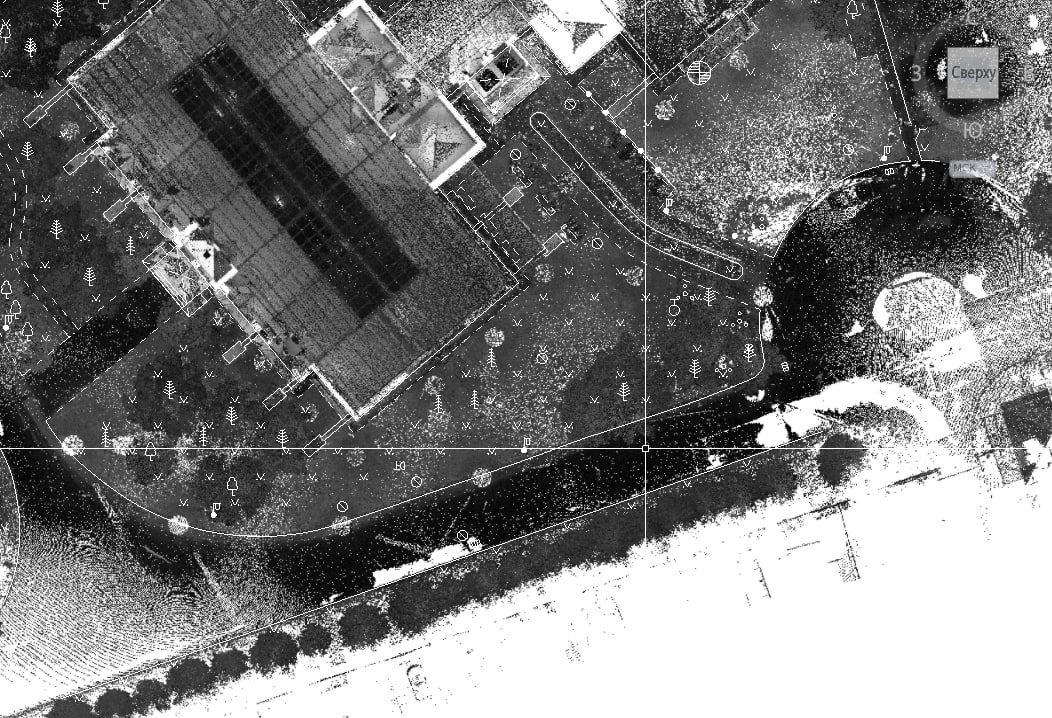

Далее было принято решение, при поездке геодезиста на место, по мимо обследования колодцев, отснять дополнительно фото- и видеоматериалы на всю интересующую нас территорию. Это необходимо для дешифрирования объектов. Параллельно начали чертить плановую часть с использованием данных из открытых источников (к счастью, на наш объект были панорамные снимки).





Вся работа была поделена на несколько этапов: плановая часть, высотные отметки, подземные коммуникации и оформление. Закончив чертить плановую часть, перешли к уточнению характеристик по поступившим с полей файлам с видео.

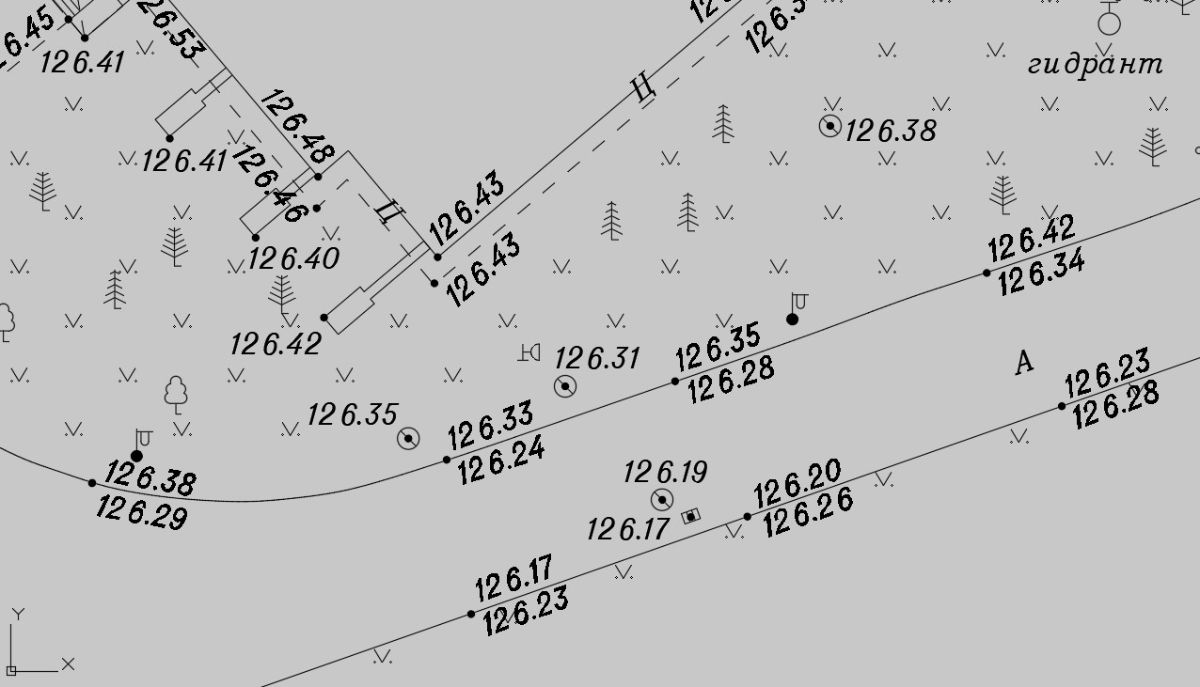

Следующим этапом необходимо было нанести высотные отметки, для этого заранее была произведена фильтрация облака точек по земле.

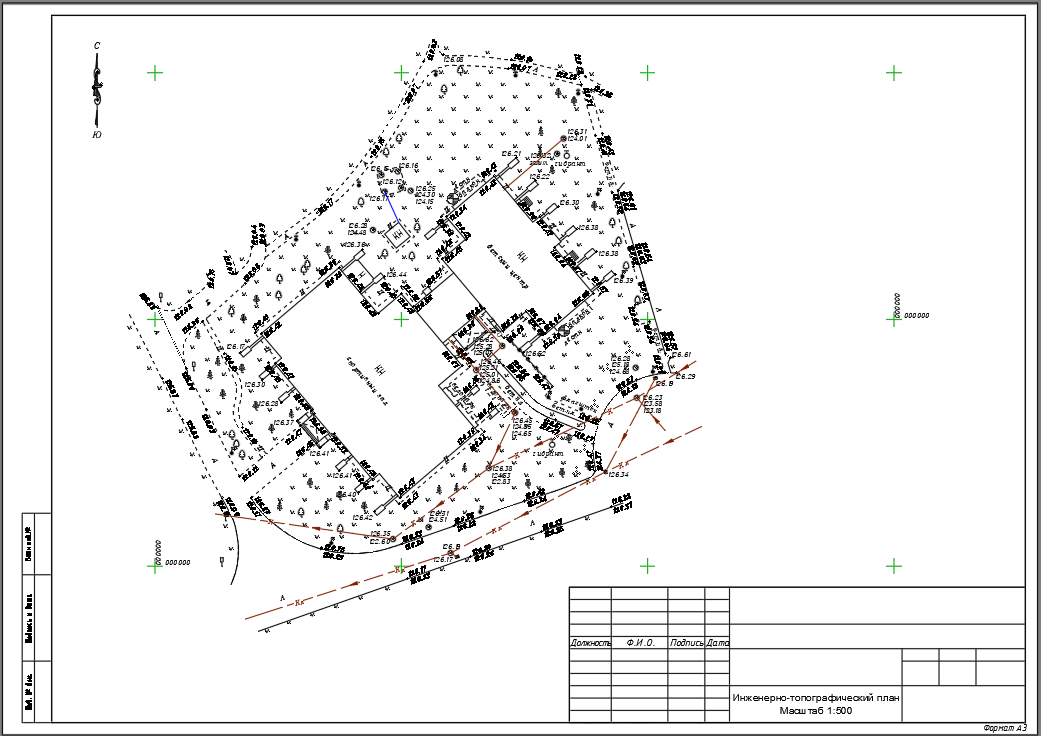

Подземные коммуникации были определены, используя архивные материалы, полученные от заказчика и по результатам полевого обследования. Итогом заключительного этапа стал готовый оформленный инженерно-топографический план.



Какие выводы мы сделали из этого кейса:

  • очередной раз убедились в том, что если работать параллельно с полевыми специалистами, то можно сократить срок выполнения камеральной работы;
  • дополнительные источники часто помогают;
  • отсутствие цветного облака и панорам не повод отказываться от объекта, к тому же не хотелось бросать постоянного заказчика, которому пришлось бы самостоятельно решать эту проблему;
  • опыт предыдущих работ в создании топографических планов помог найти решение.
